工場やビル、商業施設で電気工事を依頼する際、業者から「系統図はありますか?」と聞かれて戸惑った経験はないでしょうか。あるいは、見積書を受け取ったあとで「なぜこんなに高いのか」「本当にここまでの工事が必要なのか」と判断に迷ったことはないでしょうか。

その問いに答えてくれるのが電気系統図(配線系統図)です。一見すると無数の線と記号が並ぶだけの難解な図面ですが、読み方の骨格さえ理解すれば、発注側の担当者が「どこを工事するか」「どこまで停電するか」「本当に盤の交換は必要か」を自分で判断できる、強力な羅針盤になります。

本記事では、施工する側ではなく発注する側の視点に立ち、電気系統図を実務の判断ツールとして使いこなすための読み方を解説します。記号の暗記は必要ありません。必要なのは、電気の流れを「上流から下流へ」たどる思考の習慣です。

電気図面全体の種類や概要について知りたい方は、まず電気図面の見方(全体像はこちら)をご覧ください。本記事は系統図に特化した内容です。

電気系統図(配線系統図)で分かること、分からないこと

電気系統図(配線系統図)で分かること、分からないこと

「つながり」を示す地図である

電気系統図(配線系統図)とは、受電設備から各フロアの分電盤、そして末端のコンセントや照明・空調機などの負荷に至るまで、「電気がどのルートで流れているか」を1本の線で表現した図面です。専門的には単線結線図(略して「単結:たんけつ」)と呼ばれ、英語では Single-line diagram(SLD) または Skeleton diagram と表記されます。

この図面の本質は「つながりの地図」であることです。建物のどこから電気が入り、どの盤を経由して、どの機器に届いているか——その系統(ルート)を一枚で把握できることが、系統図の最大の価値です。発注側にとっては、工事の影響範囲を事前に特定し、業者との打ち合わせを主体的に進めるための必須ツールとなります。

系統図から読み取れる4つの判断軸

電気系統図を見ることで、発注判断に直結する情報として主に以下の4点を確認できます。第一に電気の供給ルートと停電範囲です。どのブレーカーを切れば、どこに影響が出るかを把握できます。第二に回路数と予備回路の有無です。増設工事が現在の盤内で完結するか、新たな盤の設置が必要になるかを事前に判断できます。第三に主幹ブレーカーの容量で、これが新設機器の消費電力と比較できれば、容量オーバーのリスクを発注前に察知できます。第四に変圧器・キュービクルなど受電設備の仕様で、大規模な増設において受電設備自体の改修が必要かどうかを見極める手がかりになります。

系統図だけでは分からないこと

一方で、系統図はあくまで「概念上のつながり」を示すものです。機器が物理的にどの部屋のどの壁に設置されているかを知るには「平面図(配置図)」が必要で、電線が天井裏や壁の中をどのルートで走り、何本使われているかを確認するには「複線図」や「施工図」が別途必要になります。系統図に書かれた情報と、現地の実態が一致していないケース(増設工事が繰り返された古い建物では特に起きやすい)もあるため、系統図は「大枠の判断材料」として使い、詳細な確認は業者の現地調査と合わせて行うことが重要です。

発注側の読み方:上流から下流へ”3ステップ”

発注側の読み方:上流から下流へ"3ステップ"

系統図を初めて見る方が陥りがちな失敗は、記号の意味を一つひとつ解読しようとして、全体の構造を見失うことです。正しいアプローチは、電気の入り口(上流)から出口(下流)へと順番に視線を動かすことです。この流れに沿って3つのステップで確認する習慣をつけると、系統図は格段に読みやすくなります。

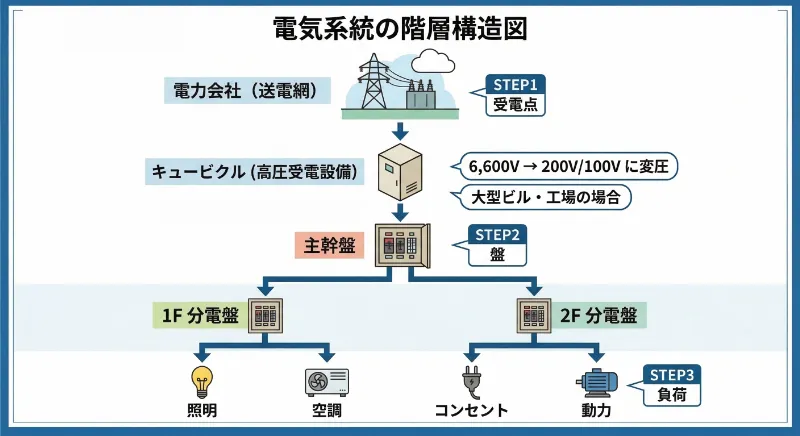

電気系統の階層構造図

STEP1:受電点——建物全体のキャパシティを把握する

図面の最上部または左端に位置するのが「受電点」です。ここは電力会社の送電網から建物に電気が引き込まれる起点であり、建物全体の電気の「入り口」にあたります。

発注側が受電点で最初に確認すべきことは、高圧受電か低圧受電かという点です。一般的に、電力需要が50kW以上になる工場・オフィスビル・商業施設などでは、電力会社から6,600Vの高圧で電気を受け取り、敷地内に設置したキュービクル(正式名称:キュービクル式高圧受電設備)で100Vや200Vに変圧して使用します。キュービクルは駐車場や屋上に設置された金属製の箱で、建物の電気を一手に担う心臓部です。

受電設備の容量を超えた増設工事を計画してしまうと、工事の途中でキュービクル自体の改修が必要であることが判明し、予算と工期が大幅に膨らむことになります。大規模な設備投資を検討している場合は、系統図の受電点を確認し、「まず受電設備の容量に余裕があるか」を業者に確認するよう指示することが出発点となります。

キュービクル(高圧受電設備)の設置基準や保守については、以下の専門記事もご参照ください。

STEP2:盤——増設の可否と停電範囲の核心

受電点から線をたどっていくと、各フロアやエリアに設置された「分電盤」に到達します。系統図の中で最も情報が密集しているのがこの盤のブロックであり、発注判断においても最も重要な確認箇所です。

分電盤には主幹ブレーカー分岐ブレーカーの2種類があります。主幹ブレーカーはその盤全体への電気を制御する大元のスイッチで、容量(アンペア数)が明記されています。分岐ブレーカーはそこからさらに枝分かれして、個々の機器や回路ごとに電気を分ける小さなブレーカーです。

発注側が分電盤の図面から読み取るべきポイントは2つです。一つは「空きブレーカー(予備回路)があるか」です。新しい機器を増設する際、分岐ブレーカーのスペースが残っていれば比較的シンプルな工事で対応できます。しかし空きがなければ、盤内へのブレーカー追加、あるいは盤そのものの交換やサブ盤の新設が必要になり、費用と工期が跳ね上がります。もう一つは「主幹容量に余裕があるか」です。予備回路が見た目上あったとしても、主幹ブレーカーの容量が既存の負荷でほぼ満杯の状態であれば、追加の機器を接続した途端にブレーカーが落ちる事態が起きます。主幹容量の詳細な計算は業者に委ねるとしても、「主幹が何アンペアで、今どれくらい使われているか」を業者に確認事項として伝えることが、見積精度を高める第一歩です。

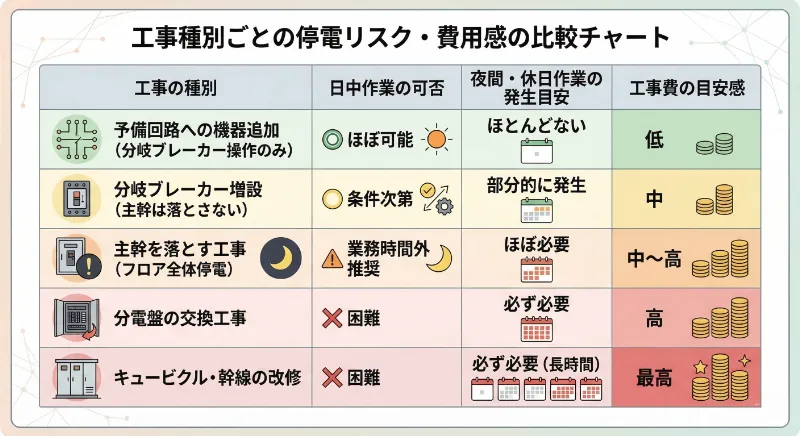

工事種別ごとの停電リスク・費用感の比較チャート

STEP3:負荷——停電の影響を「部署単位」で特定する

分岐ブレーカーの先には、電気を消費する末端の「負荷」が接続されています。照明、コンセント、空調機、モーター、サーバー機器などがここに相当します。

このステップで発注側が最も注意すべきことは、「一つのブレーカーが複数の機器・エリアを担当していることがある」という点です。会議室のコンセントだけを増設するつもりで工事を依頼しても、系統図上ではその分岐回路が別の部屋の照明や、最悪の場合はサーバールームの冷却設備とも連動しているケースがあります。工事の際にそのブレーカーを落とすことで、予期せぬ場所が停電し、業務停止や機器トラブルを引き起こします。

系統図で「このブレーカーの下流に何がつながっているか」を事前にリストアップし、影響を受ける部署・機器を洗い出すことが、停電作業前の事前周知と、日中工事か夜間・休日工事かの判断を分ける重要なプロセスです。

また、負荷の種類を確認する際に見落としがちなのが単相と三相の区別です。一般的なコンセントや照明は単相100V・200Vで動作しますが、大型の空調機やモーターを使う設備は三相200Vが必要です。導入を検討している機器のスペックシートに「電源仕様」として記載されているので、それと系統図上の回路仕様を照合することを習慣にしてください。

系統図で使われるブレーカーや変圧器などの具体的な図記号については、**電気図面記号一覧(こちら)**で詳しく解説しています。本記事では記号の個別解説は行わず、発注判断に必要な「構造の読み方」に集中します。

見積精度を上げる:電気工事発注前チェックリスト

見積精度を上げる:電気工事発注前チェックリスト

以下のチェックリストは、業者に見積依頼をする前に発注側が系統図を見ながら確認すべき項目をまとめたものです。このリストを埋めた状態で業者と打ち合わせすることで、現地調査がスムーズになり、「後から追加費用が発生した」というトラブルを大幅に減らせます。コピー・印刷してご活用ください。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
【電気工事発注前 系統図チェックリスト】          記入日:______月__日
対象工事:____________________________________   担当者:______________
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

■ 1. 回路・予備回路の確認
  □ 増設先の分電盤に予備回路(空きブレーカー)はあるか?
      → ある(  回路空き) / ない
  □ 予備がない場合、盤内に物理的なスペースはあるか?
      → ある / ない(盤交換・サブ盤増設を業者に要確認)

■ 2. 主幹容量の確認
  □ 対象分電盤の主幹ブレーカー容量:______ A
  □ 現在の接続負荷の概算:______ A(業者に確認)
  □ 追加機器の消費電流:______ A(機器スペックシートより)
  □ 合計が主幹容量の80%以内に収まるか?  → はい / 要確認

■ 3. 停電範囲・作業時間帯の確認
  □ 工事対象の分岐ブレーカー下流に存在する機器・エリア:
      ___________________________________________________
  □ 絶対に停電させてはいけない機器(サーバー・冷蔵庫等)が
    同系統に含まれているか?  → なし / あり(要対策)
  □ 主幹を落とす工事か?  → 不要 / 必要
      ※主幹を落とす場合:休日・夜間作業が必要 → 割増費用を確認

■ 4. 電圧・相の確認
  □ 導入機器の電源仕様(スペックシート確認):
      □ 単相100V / □ 単相200V / □ 三相200V / □ その他(____)
  □ 対象回路の供給電圧・相:
      □ 単相100V / □ 単相200V / □ 三相200V
  □ 機器仕様と回路仕様が一致しているか?  → 一致 / 不一致(要設計変更)

■ 5. 受電設備・幹線の確認(大規模増設時)
  □ 受電設備(キュービクル等)の容量に余裕があるか?(業者に確認)
  □ 幹線(受電設備〜分電盤間)の容量は足りているか?(業者に確認)

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
【業者への確認依頼メモ】
  ___________________________________________________
  ___________________________________________________
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

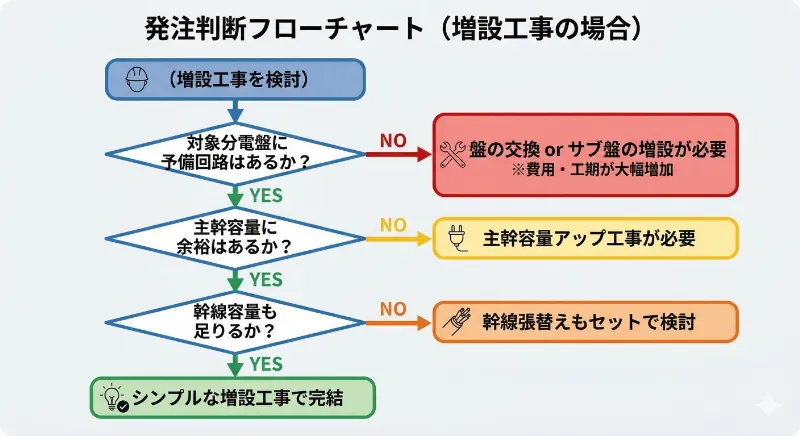

発注判断フローチャート(増設工事の場合)

チェックリストの使い方

このリストは業者に「丸投げする前の下調べシート」として機能します。すべての項目を発注側で解答できなくても問題ありません。「主幹容量については業者に確認が必要」「停電させてはいけない機器が同系統にある可能性がある」といった懸念点を可視化し、業者への確認依頼として渡すことが目的です。事前に懸念点を整理して依頼した場合と、何も整理せずに「とりあえず見に来てください」と伝えた場合とでは、見積書の精度に明確な差が生まれます。

系統図を正しく読まないと起きる「誤発注」事例

系統図を正しく読まないと起きる「誤発注」事例

電気工事のトラブルの多くは、発注側と業者双方の「認識のズレ」から生まれます。その認識のズレが生じる根本原因として、系統図の見落としが深く関わっています。実際に起きやすい3つの事例と、それぞれの回避策を紹介します。

事例1:「空きブレーカーがある」から安心していたら、主幹が限界だった

ある製造工場で、生産ラインの増強に伴って新しい電動工具の電源を確保しようとした。担当者は分電盤を開けて空きブレーカーを確認し、「これで増設できる」と判断して業者に発注した。しかし業者が系統図を確認したところ、主幹ブレーカーは60Aの設定であるのに対し、既存の負荷合計がすでに55A近くに達しており、新たな機器を接続すると慢性的にブレーカーが落ちる状態になることが判明。結果として、主幹の容量アップ工事と幹線の引き替えという大掛かりな追加工事が発生し、当初見積の倍近い費用になった。

回避策: 空きブレーカーの有無と主幹容量の余裕は、別の問題として必ず両方確認します。系統図で主幹容量の数字を把握した上で、業者に「現在の接続負荷の合計も確認してほしい」と依頼することが必須です。

事例2:「会議室の工事」のつもりが、サーバーを止めそうになった

あるオフィスビルで、来客用会議室のコンセントを2口から4口に増設する依頼があった。「会議室一室の小さな工事」という認識のまま日中工事で依頼したが、系統図を確認すると、その分岐回路は会議室だけでなく、隣接する情報システム部屋の小型サーバーラックにも電源を供給していることが分かった。工事業者が早々に気づいてくれたため大事には至らなかったが、もし確認なしに回路を切っていれば、稼働中のサーバーが突然停止し、データ損失やシステム障害につながっていた。

回避策: 停電範囲は「工事する部屋の範囲」ではなく「切るブレーカーの下流に接続されているすべての機器・エリア」で考えます。系統図で対象ブレーカーの下流を丁寧にたどり、関係部署に漏れなく事前周知を行うことが原則です。

事例3:単相・三相の確認不足で機器を損傷させた

ある飲食チェーンの厨房に業務用冷蔵庫を新設する際、設備担当者が系統図の確認を省略した。厨房には三相200Vの回路と単相200Vの回路が混在していたが、担当者が「200Vならどれでも同じ」と思い込み、三相対応の業務用冷蔵庫を単相200Vの回路に接続するよう指示してしまった。機器は起動時に異音を発し、内部回路を焼損。保証期間外の修理費用と、代替機の手配コストが発生した。

回避策: 200Vという電圧が同じでも、単相と三相では電気の性質が根本的に異なります。導入機器のスペックシートに記載された「電源仕様(相数・電圧)」を必ず確認し、系統図の対象回路の仕様と照合する習慣をつけてください。この確認は、工事費用ではなく機器そのものの損傷を防ぐために行います。

よくある質問(Q&A)

よくある質問(Q&A)

Q1. 電気系統図・配線系統図・単線結線図は別物ですか?

実務では、この3つの用語はほぼ同じ図面を指して使われることがほとんどです。厳密に言えば、「単線結線図」は図面の描き方(1本の線で表現する手法)を指す専門用語であり、「電気系統図」「配線系統図」はその図面が示す内容(電気の系統・配線ルート)を指す一般的な呼称です。専門書籍によっては「系統図は配線ルートを中心に示したもの、単線接続図は機器の接続関係を中心に示したもの」と区別する場合もありますが、現場では両者を明確に区分せず使われているのが実態です。業者に「系統図はありますか」「単線結線図を見せてください」どちらで伝えても通じます。なお、英語では Single-line diagram (SLD) または Skeleton diagram と呼ばれます。

Q2. 古い建物で系統図が見当たりません。どうすればよいですか?

図面が紛失しているケースは、築年数の長い建物では珍しくありません。その場合、電気工事業者に「系統調査(現状調査)」を依頼することで、現在の実態に合った系統図を新たに作成してもらうことができます。費用はかかりますが、系統図のない状態での改修工事は「どこを触れば何が止まるか分からない」リスクを抱えたまま進むことになるため、大規模な改修の前には必ず作成しておくことを強くお勧めします。将来の設備管理・工事費の削減という観点でも、一度現状の系統図を整備しておく価値は十分あります。

Q3. 「幹線」とは何ですか?分電盤への配線とは違うのですか?

幹線とは、受電設備(キュービクルなど)から各フロアの分電盤まで電気を送る「太い大元のケーブル」のことです。人体で例えれば大動脈にあたり、分電盤から各機器へ延びるケーブルが毛細血管に相当します。小規模な増設工事では幹線に手を入れることはほとんどありませんが、建物全体の電気需要が大幅に増えるような工事では、この幹線の容量不足が隠れたボトルネックになることがあります。「分電盤には空きがあるのに業者から大がかりな工事を提案された」という場合、幹線の問題が原因であることが多いです。

Q4. 停電作業が「日中でよいか」「夜間・休日でなければならないか」はどうやって判断しますか?

判断の分かれ目は大きく3点です。
主幹ブレーカーを落とす必要があるか(落とす場合はフロア全体・建物全体が停電するため、業務影響が大きい)
絶対に止められない機器が同系統にあるか(サーバー、医療機器、防犯システム、冷蔵・冷凍設備など)
工事時間が何時間かかるか(数分で完了する作業か、数時間かかる作業か)。
これらを系統図と業者のヒアリングで事前に確認し、業務部門と調整した上で作業時間帯を決定します。夜間・休日作業は工賃に割増が発生するため、費用との兼ね合いで判断してください。

Q5. 系統図は自分で書き込んで更新してよいですか?

「この機器はこの回路」という現状をメモする程度の書き込みは問題ありませんが、正式な図面としての更新・修正は電気工事士の資格を持つ専門業者に依頼してください。誤った情報が記載された図面は、将来の工事で感電・ショートなどの重大事故を引き起こすリスクがあります。また、電気工事が完了した際は必ず「竣工図面(実際の工事内容を反映した最新の図面)」を業者から受け取り、保管することを徹底してください。工事のたびに図面を更新していくことが、安全な設備管理の基本です。

関連知識・参考リンク

関連知識・参考リンク

今回は、電気系統図(配線系統図)の発注判断に特化した読み方を解説しました。より広い電気図面の知識を深めたい方や、隣接する設備知識が必要な方は、以下の関連コンテンツもご活用ください。

電気図面全体の種類・役割については電気図面の見方(全体像はこちら)で網羅的に解説しています。系統図に登場する具体的な記号(ブレーカー、変圧器、スイッチ類)については電気図面記号一覧(こちら)をご参照ください。本記事では記号の詳細解説を意図的に省いており、記号理解は上記の専門記事に委ねています。

高圧受電設備(キュービクル)に関しては、設置基準から保守管理まで詳しく解説した以下の記事が参考になります。

まとめ:系統図は「発注の意思決定」を支える図面

まとめ:系統図は「発注の意思決定」を支える図面

電気系統図(配線系統図)を読む目的は、記号を解読することではありません。「電気がどこから来て、どこへ流れているか」という系統の構造を把握し、工事の影響範囲・コスト・リスクを自分の言葉で業者に確認できるようになることです。

本記事で解説した3ステップ——受電点で全体のキャパシティを確認し、分電盤で増設の余地と容量の余裕を押さえ、負荷で停電範囲と電圧・相を特定する——という流れを一度実践してみてください。はじめて系統図を広げたとき、「何も分からない」という感覚が「ここが確認ポイントだ」という感覚に変わるはずです。

次に電気工事を検討する際は、ぜひ本記事のチェックリストを手元に置いて業者との打ち合わせに臨んでください。事前の確認一枚が、予期せぬ追加費用と業務停止トラブルを防ぐ最も確実な手段です。


本記事は、工場・ビル・商業施設の設備担当者(発注側)向けに電気系統図の実務的な読み方を解説したものです。電気工事の施工・設計については、必ず有資格の専門業者にご相談ください。
